Комплектующие к гидроманипуляторам серии ПЛ-70 (ОМТЛ-70), ПЛ-97 (ОМТ-97М) производства Велмаш г. Великие Луки. Комплектующие к гидроманипуляторам ЛВ-185-10/14 производства Майкоп. Ниже представлены позиции комплектующих для гидроманипуляторов:

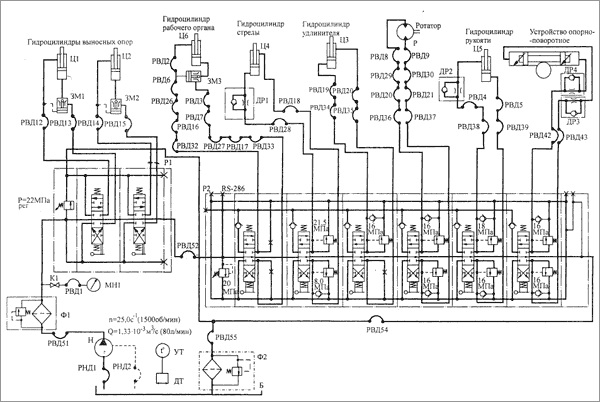

Схема гидравлическая принципиальная ЛВ-185
| Поз. обознач. |
Наименование |
Кол-во |
Примечание |
| Принципиальная гидравлическая схема ЛВ-185.00.000-10 ГЗ
(рисунок 11) |
| Б |
Гидробак
ЛВ-185.25.500-01 |
1 |
V=0,075
куб.м. |
| Р |
Ротатор |
1 |
|
| ДТ |
Датчик температуры ТМ100 ВТУ 37.003.800-77 |
1 |
Поставляется по заявке потребителя |
| ЗМ1, ЗМ2, ЗМЗ |
Гидрозамок ЛВ-184.10.800 |
3 |
|
| К1 |
Штуцер |
1 |
|
| ДР1...ДР4 |
Дроссель
ЛВ-184.10.006 |
2 |
|
| МП |
Манометр |
1 |
|
| Н |
Насос |
1 |
|
| Р1 |
Гидрораспределитель 2-х секционный |
1 |
|
| Р2 |
Гидрораспределитель шестисекционный |
1 |
|
| Рукава высокого давления ТУ 22-4756-80 |
| РВД1...5 |
РВДZ
12,5-25-650 |
5 |
|
| РВД6...9 |
РВДZ
12,5-25-850 |
4 |
|
| РВД12...22 |
РВДZ
12,5-25-1450 |
11 |
|
| РВД26...30 |
РВДZ
12,5-25-1650 |
5 |
|
| РВД32...39 |
РВДZ
12-25-2050 |
8 |
|
| РВД42,43 |
РВДZ
12,5-25-1850 |
2 |
|
| РВД51...53 |
РВДZ
16-25-1850 |
3 |
|
| РВД54, 55 |
РВД
20-10-1850 ТУ22-4584-79 |
2 |
|
| Рукава низкого давления |
| РНД1 |
Рукав
1-38-1, ОТУ38-105,1494-82 |
1 |
L
= 2,5 м |
| РНД2 |
Рукав
10Б-1.ОТУ38.105.998-91 |
1 |
L
= 2,5 м |
| УОП |
Устройство опорно-поворотное ЛВ-185.74.000 |
1 |
Гидроцилиндров поворота 2шт. Диаметр 100x630 |
| Ф1 |
Фильтр
напорный |
1 |
|
| УТ |
Приемник указателя температуры
УК133МТУ37003-459-80 |
1 |
поставляется по заявке потребителя |
| Ф2 |
Фильтроэлемент «Реготмас» 640-1-05 |
1 |
|
| Гидpoцилиндры |
| Ц1 |
ЛВ-185.74.700
(100x63x630) |
1 |
|
| Ц2 |
ЛВ-185.74.700-01
(100x63x630) |
1 |
|
| ЦЗ |
ЛВ-185.41.000-01
(63x40x1200) |
1 |
|
| Ц4 |
ЛВ-185.45.000
(140x80x710) |
1 |
|
| Ц5 |
ЛВ-185.40.300
(125x63x800) |
1 |
|
| Ц6 |
ЛВ-184А.05.600
(80x50x250) |
1 |
|
|
|
|
|
Схема гидравлическая принципиальная ОМТ-97м
| Поз. Обозначение на схеме |
Наименование и краткая техническая
характеристика |
Кол-во |
Примечание |
| Б |
Маслобак |
1 |
|
| д |
Ротатор FR 21-Х35А35 |
1 |
|
| ДР1 |
Дроссель |
2 |
ФЗ мм |
| ДР2 |
Дроссель в сборе |
2 |
Ф2 мм |
| ЗМ |
Гидрозамок VNR/C/SО/SE-12 |
2 |
|
| КР |
Гилрокран DDF A3 340А |
1 |
|
| ВН1 |
Вентиль 70.11.460 |
1 |
|
| ВН2 |
Вентиль 70-01.25.080 |
1 |
|
| К1 |
Клапан WB/C/DE/LU-12 (001 259 ООО) |
2 |
|
| К2 |
Клапан WBC/C/SE-12/L (001 282 000) |
1 |
|
| КО |
Клапан обратный |
1 |
|
| КП1...КП5 |
Предохранительные клапаны |
9 |
|
| МН |
Манометр МТП-1М-0-400-4-2.5-4
ТУ25-7310.0045-87 |
1 |
|
| Н1 |
Насос 310.3.56 03.06 или Насос МН 56/32 3.У1 |
1 |
|
| Н2 |
Насос ручной |
1 |
|
| Р1 |
Распределитель трехсекционный |
1 |
|
| Р2 |
Распределитель шестисекционный |
1 |
|
| РД |
Реле давления TS-4-400-N-A |
1 |
|
| ПКР |
Гидроклапан предохранительный с разгрузкой
ПКР-787 |
1 |
24В |
| |
|
|
|
| Рукава высокого давления |
| РВД1 |
РВД 12,5.25.2250.М22х 1.5(90°) |
11 |
|
| РВД2 |
РВД 16.25.1650.М27Х1,5(90°) |
1 |
|
| РВДЗ |
РВД 12,5.25.1650.М22Х1.5 |
4 |
|
| РВД4 |
РВД 12,5.25.1450,М22Х1.5(90°) |
5 |
|
| РВД5 |
РВД 12,5.25.1050.М22Х 1.5 |
4 |
|
| РВД6 |
РВД 12,5.25.1250.М22Х 1.5(45°) |
4 |
|
| РВД7 |
РВД 12,5.25.850.M22Х1.5(90°) |
3 |
|
| РВД8 |
РВД 12,5.25.1150.М22х1.5(90°) |
2 |
|
| РВД9 |
РВД 12,5.25.650.М22х1.5(90°) |
2 |
|
| РВД10 |
РВД 16.25.2250.M27x 1.5(90°) |
3 |
|
| РВД11 |
РВД 12,5.25.1450.М22Х 1.5 |
2 |
|
| РВД12 |
РВД 8.28.510.Б |
12 |
|
| РВД13 |
РВД 12,5.25.450.М22х1.5 |
1 |
|
| РВД14 |
РВД 12,5.25.450.М22х 1.5(90°) |
1 |
|
| |
|
|
|
| Рукава низкого давления |
| РНД1 |
Рукав 10x18,5-1,6 ГОСТ 10362-76 |
1 |
L=0,33 м |
| РНД2 |
Рукав 38x49-1,6 ГОСТ 10362-76 |
2 |
L=2,0 м |
| |
|
|
|
| Т |
Термометр 0°С - плюс 100°С |
1 |
|
| Ф1 |
Фильтр напорный |
1 |
|
| Ф2 |
Фшзьтр сливной |
1 |
|
| |
|
|
|
| Гидроцилиндры |
| Ц1 |
Х.07.300А |
2 |
Ф80х 63x660 |
| Ц2 |
Х.01.03.350 |
1 |
Ф63х40х1200 |
| ЦЗ |
Х.97.00.300 |
1 |
Ф125х63х920 |
| Ц4 |
Х.97.00.100 |
1 |
Ф 145x80x800 |
| Ц5 |
ГЛ-1.03.000 |
6 |
Ф63х35х115 |
| А |
Х.01.500 |
4 |
Ф100x630 |
| |
|
|
|
| Рисунок 6 - Схема гидравлическая принципиальная |
|
|
|
|
|
|
|
|
|
|
 |
|
|
